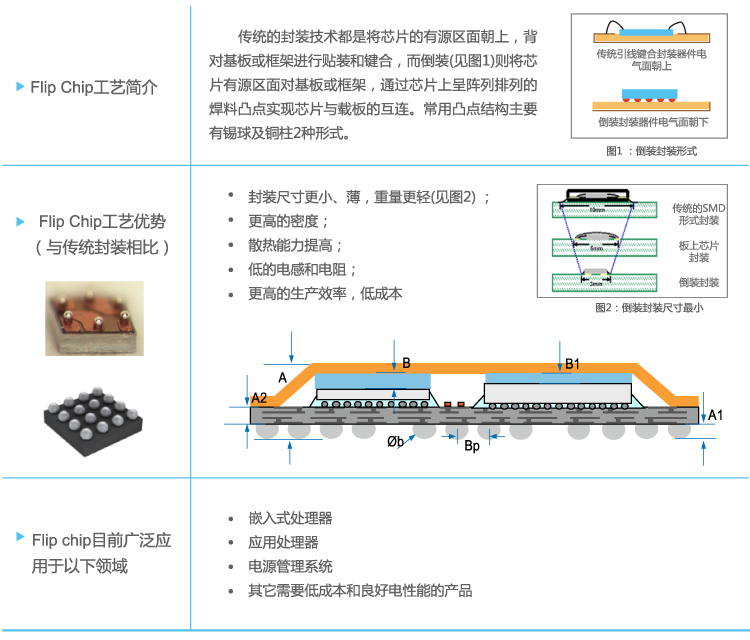

Flip Chip工藝簡介
●傳統封裝技術都是將芯片的有源區面朝上，背對基板或框架進行貼裝和鍵合，而倒裝(見圖1)則將芯片有源區面對基板或框架，通過芯片上呈陣列排列的焊料凸點實現芯片與載板的互連。常用凸點結構主要有錫球及銅柱2種形式的。
Flip Chip工藝優勢（與傳統封裝相比）
●封裝尺寸更小、薄，重量更輕(見圖2)；
●更高的密度；
●散熱能力提高；
●低的電感和電阻；
●更高的生產效率，低成本
Flip chip目前廣泛應用于以下領域
●嵌入式處理器
●應用處理器
●電源管理系統
●其它需要低成本和良好電性能的產品
安盛 Flip Chip 工藝能力

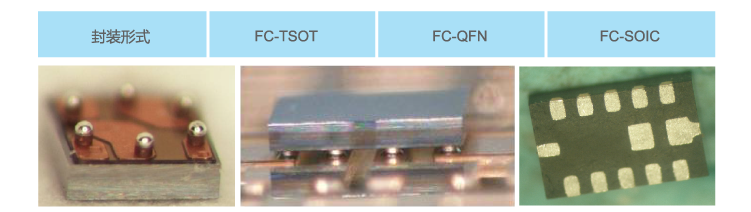

●目前安盛能夠提供包括銅柱凸點和錫球類型的Flip Chip on leadframe(芯片與框架互連）全系列封裝技術

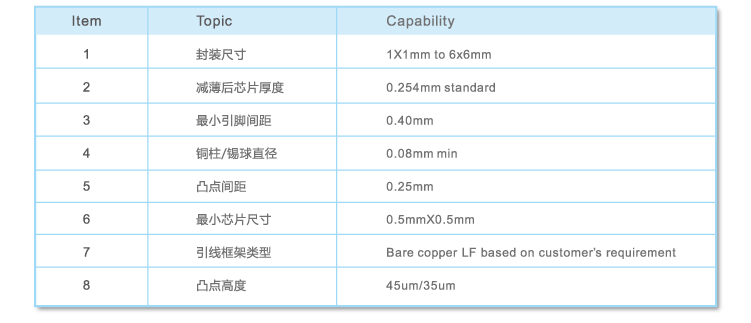

●制程能力
